、非接卡前置步驟（必須）
3.3.1.1、設置為TypeA/B
函數原型： long WINAPI PEU_Reader_SetTypeA(long ReaderHandle);
long WINAPI PEU_Reader_SetTypeB(long ReaderHandle);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
返回值：成功返回0
3.3.1.2、請求卡片
函數原型：long WINAPI PEU_Reader_Request(long ReaderHandle);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
返回值：成功返回0
3.3.1.3、防碰撞
函數原型：long WINAPI PEU_Reader_anticoll(long ReaderHandle,unsigned char *uid);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Uid：[OUT] 卡片物理卡號，4字節
返回值：成功返回0
3.3.1.4、選擇卡片
函數原型：long WINAPI PEU_Reader_Select(long ReaderHandle,unsigned char cardtype);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Cardtype：[IN]0x41表示TypeA/M1，0x42表示TypeB
返回值：成功返回0
3.3.2、非接CPU卡（TypeA）
3.3.2.1、TypeA卡上電復位
函數原型：long WINAPI PEU_Reader_PowerOnTypeA(long ReaderHandle,unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Response：[OUT]上電返回數據（ATS）
返回值：成功返回ATS長度，<= 0表示失敗。
3.3.2.2、TypeA卡執行APDU命令
函數原型：long WINAPI PEU_Reader_Application(long ReaderHandle, long Lenth_of_Command_APDU,unsigned char* Command_APDU, unsigned char* Response_APDU);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Lenth_of_Command_APDU： [IN]APDU命令長度
Command_APDU： [IN]APDU命令
Response_APDU： [OUT]響應數據
返回值：
成功返回響應數據的長度，<= 0表示失敗
3.3.3、Mifare One(M1卡) 系列
3.3.3.1、認證秘鑰
函數原型：long WINAPI PEU_Reader_Authentication_Pass(long ReaderHandle,unsigned char Mode, unsigned char SecNr,unsigned char *PassWord);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Mode： [IN]要認證的Key類型，0x60表示KeyA，0x61表示KeyB。
Secnr： [IN]扇區號，S50卡范圍：0~15、S70卡范圍0~63
Key： [IN]秘鑰，6字節
返回值：返回0表示成功，其他值失敗。
//備用函數
long WINAPI PEU_Reader_Authentication_PassHEX(long ReaderHandle,unsigned char Mode, unsigned char SecNr,char *PassWord);//認證密鑰M1 帶密鑰參數
3.3.3.2、讀卡
函數原型：long WINAPI PEU_Reader_Read(long ReaderHandle,unsigned char Addr,unsigned char *Data);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Addr： [IN]塊地址S50卡：0~63、S70卡：0~255
Response： [OUT]讀出的卡數據，16字節
返回值：成功返回0，其它值失敗
。
3.3.3.3、寫卡
函數原型：long WINAPI PEU_Reader_Write(long ReaderHandle,unsigned char Addr,unsigned char *Data);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Addr： [IN]塊地址S50卡：0~63、S70卡：0~255
Data： [IN]待寫入的卡數據，16字節
返回值：成功返回0，其它值失敗。
3.4、身份證
3.4.1、讀身份證信息（文字+照片）
函數原型：
long WINAPI PEU_Reader_ReadIDMsg(long ReaderHandle,
const char* pBmpFile,
char *pName,
char *pSex,
char *pNation,
char *pBirth,
char *pAddress,
char *pCertNo,
char *pDepartment ,
char *pEffectData,
char *pExpire,
char * pErrMsg);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
pBmpFile： [IN]要生成照片的路徑,例：”D:\\zp.bmp”
pName： [OUT]姓名，50字節
pSex： [OUT]性別，10字節
pNation： [OU]民族，10字節
pBirth： [OUT]出生日期，30字節
pAddress： [OUT]家庭住址，100字節
pIDNo： [OUT]身份號，50字節
pDepartment： [OUT]簽發機關，50
pEffectDate： [OUT]有效起始日期，30字節
pExpireDate： [OUT]有效截止日期，30字節
pErrMsg： [OUT]錯誤提示，50字節
返回值：讀卡成功返回0
3.4.2、讀身份證信息（文字+照片）
函數原型：
long WINAPI PEU_Reader_ReadIDCard(long ReaderHandle, char * pErrMsg);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
pErrMsg： [OUT]錯誤提示，50字節
返回值：讀卡成功返回0，讀卡成功后可調用下文get函數獲取信息
PEU_Reader_ReadIDCardFp（文字+照片+指紋）
函數原型：
long WINAPI PEU_Reader_ReadIDCardFp(long ReaderHandle, char * pErrMsg);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
pErrMsg： [OUT]錯誤提示，50字節
返回值：讀卡成功返回0，讀卡成功后可調用下文get函數獲取信息
3.4.3、讀身份證物理ID號
函數原型：long WINAPI PEU_Reader_ID_ReadUID(long ReaderHandle,unsigned char* UID);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Response：[OUT]身份物理ID號，16字節字符串
返回值：成功返回0，其它值失敗
。
3.4.4、查詢天線區域有無身份證
函數原型：long WINAPI PEU_Reader_ID_Request(long ReaderHandle);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
返回值：成功返回0，其它值失敗。
3.4.5 get函數
函數 | 獲取信息功能 | 包含證件類型 |
int WINAPI GetCardType(); | 獲取證件類型 0：居民身份證 1：外國人永久居留證 2：港澳臺居民居住證 |
|
int WINAPI GetName(char* pName); | 姓名(類型為1時表示：外國人中文姓名) | 0、1、2 |
int WINAPI GetSex(char* pSex); | 性別 | 0 |
int WINAPI GetNation(char* pNation); | 民族 | 0 |
int WINAPI GetBirth(char* pBirth); | 出生日期 | 0、1、2 |
int WINAPI GetAddress(char* pAddress); | 住址 | 0、2 |
int WINAPI GetCertNo(char* pCertNo); | 公民身份證號碼(類型為1時表示：外國人居留證號碼) | 0 |
int WINAPI GetDepartemt(char* pDepartemt); | 簽發機關 | 0、2 |
intWINAPI GetEffectDate(char* pEffectDate); | 有效起始日期 | 0 |
int WINAPI GetExpireDate(char* pExpireDate); | 有效截止日期 | 0、1、2 |
int WINAPI GetBmpFileData(char* pBmpFileData); | bmp格式照片數據 | 0、1、2 |
int WINAPIGetBmpFile(char* pBmpfilepath); | 生成照片，入?yún)⒖嘉闹?.4.1 | 0、1、2 |
int WINAPI IsFingerExist(); | 是否含存在指紋信息： 存在時返回512或者1024 不存在時返回0 | 0、2 |
int WINAPIGetFingerprint(unsigned char* fpInfo); | 獲取指紋數據： 成功時返回獲取到的字節長度 | 0、2 |
int WINAPI GetEnName(char* pEnName); | 外國人英文姓名 | 1 |
int WINAPI GetNationalityCode(char* pNationalityCode); | 外國人國籍代碼，符合GB/T2659-2000規定 | 1 |
int WINAPI GetTXZHM(char* pTXZHM); | 港澳臺通行證號碼 | 2 |
int WINAPI GetTXZQFCS(char* pTXZQFCS); | 港澳臺通行證簽發次數 | 2 |
注：以上函數須在 “PEU_Reader_ReadIDCard” 函數執行成功之后調用，否則獲取不到有效信息。 |
3.4.6 獲取SAMID
函數原型：long WINAPI EU_Reader_GetSAMID(long ReaderHandle,char *SAMID);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
SAMID： [OUT]返回的數據
返回值：0表示成功，其它表示失敗
。
3.5、磁條
函數原型：long WINAPI Rcard(long ReaderHandle,unsigned char ctime,int track,unsigned char *rlen,unsigned char *getdata);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
ctime： [IN]超時時間，單位：秒
track： [IN]磁道（1~3）磁道1~~磁道3，track=4時表示全軌一次性刷出，返回數據為TLV格式，例如：
010101020201020303010203 rlen： [OUT]返回數據的長度
data： [OUT]返回的數據
返回值：0表示成功，其它表示失敗
。
3.6、輔助函數
3.6.1、十六進制數組轉hexstr
字符串，例如：0x11,0x22
à“1122”
函數原型：long WINAPI HexToStr(unsigned char *Src,int len,unsigned char *Des );
參數：
Src： [IN]十六進制數組
Len： [IN]數據長度
Des： [OUT]轉換好的hexstr格式字符串。
返回值：返回0
3.6.1、hexstr
字符串轉十六進制數組，例如：“1122”
à 0x11,0x22
函數原型：long WINAPI StrToHex(unsigned char *Src, int len,unsigned char *Des);
參數：
Src： [IN]hexstr格式字符串
Len： [IN]字節長度
Des： [OUT]轉換好的數據
返回值：返回轉換好的十六進制數據。
3.7、卡片操作要點
3.7.1 typeACPU 卡操作順序
1 設置為TypeA卡片
2 請求卡片
3 防碰撞
4 選擇卡片
5 上電
6 APDU 命令
3.7.2 typeB 卡操作順序
1 設置為TypeB卡片
2 上電
3 選卡
4 APDU 命令
3.7.3 M1卡操作順序
1 請求卡片
2 防碰撞
3 選擇卡片
4 認證密鑰
5 讀或?qū)?/span>
3.7.4 接觸CPU卡操作順序
1 上電復位
2 APDU 命令
3.8、 15693
卡3.8.1、15693尋卡
函數原型：long WINAPI PEU_Reader_Inventory (long ReaderHandle,unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Response： [OUT] 尋卡得到8字節卡片數據
返回值：成功返回0。
3.8.2、15693獲取卡片詳細信息
函數原型：long WINAPI PEU_Reader_SystemInfor(long ReaderHandle,unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
Response： [OUT] 得到14字節卡片數據
返回值：成功返回0。
3.8.3 、15693
讀卡函數原型：long WINAPI PEU_Reader_15693_Read (long ReaderHandle, unsigned char blk_add, unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
blk_add：[IN] 塊地址
Response： [OUT] 得到4字節卡片數據
返回值：成功返回0。
3.8.4 、15693
寫卡函數原型：long WINAPI PEU_Reader_15693_Write(long ReaderHandle, unsigned char blk_add, unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
blk_add：[IN] 塊地址
Response： [IN] 要寫入的4字節卡片數據
返回值：成功返回0 。
3.8.5、15693_AFI操作
函數原型：long WINAPI PEU_Reader_AFI(long ReaderHandle, unsigned char* data, unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
data：[IN] data[0] 為0表示寫AFI,為1則表示鎖AFI ，
data[0]為0時 data[1]為有效AFI值 。
Response： [OUT] NULL.
返回值：成功返回0。
3.8.6 、15693_DSFID
操作函數原型：long WINAPI PEU_Reader_DSFID(long ReaderHandle, unsigned char* data, unsigned char* Response);
參數：
ReaderHandle：[IN] EU_Reader_Open函數的返回值
data：[IN] data[0] 為0表示寫DSFID,為1則表示鎖AFI ，
data[0]為0時 data[1]為有效DSFID值。
Response： [OUT] NULL.
返回值：成功返回0 。
（*由于產品升級或其他原因

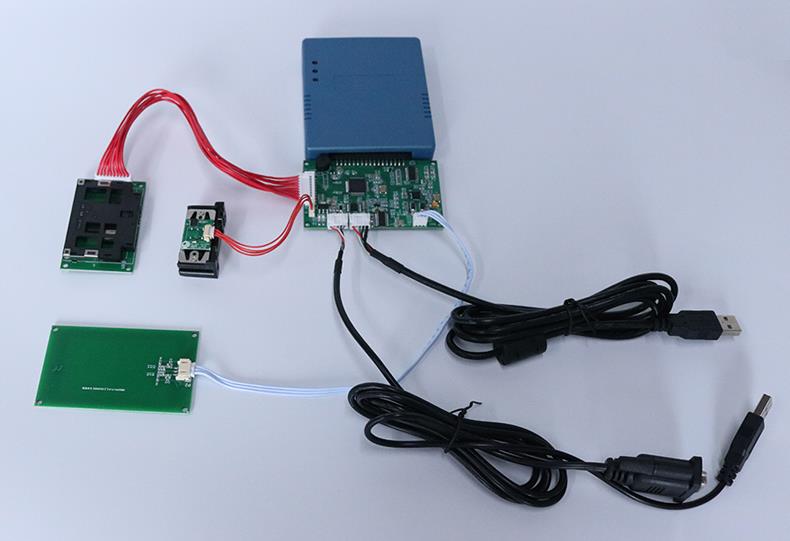

，明創IDR-100U多功能身份證閱讀器Windows/Android/Linux開發包下載產品實際參數有可能變更，以實際產品為準
。本文中的所有陳述
、信息和建議也不構成任何明示或暗示的擔保）
